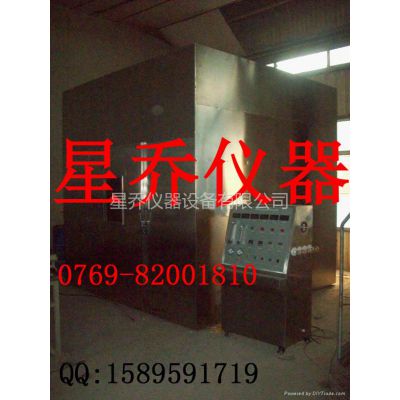

XQ-60331电缆和光缆线路完整性燃烧试验机

适用范围：本部适用于测试电缆或光缆在不低于750℃的火焰下，供火时是否保持线路完整性。

符合标准：GB/T19216.11-2003/IEC60331-11：1999《在火焰条件下电缆和光缆的线路完整性试验第11部分：试验装置---火焰温度不低于750℃的单独供火》设计，完全符合GB/T19216.21-2003/IEC60331-21：1999《在火焰条件下电缆和光缆的线路完整性试验第21部分：试验步骤和要求----额定电压0.6/1.0kv及以下电缆》、GB/T19216.23-2003/IEC60331-23：1999《在火焰条件下电缆和光缆的线路完整性试验第23部分：试验步骤和要求----数据电缆》、GB/T19216.25-2003/IEC60331-25：1999《在火焰条件下电缆和光缆的线路完整性试验第25部分：试验步骤和要求----光缆》试验标准。

主要参数：

试验工位：1工位，每次测一个样品。

试验品尺寸：长度＞1200mm。

试样托架：本机总共有3个托线环，试验时将试样放于托线环上，并用两侧夹具夹紧

喷灯：本公司自制的文丘里空气丙烷混合型喷灯长500mm。

火焰温度：450°～950°可调。

燃烧气体：纯度达98％的丙烷。（客户自备）。

助燃气体：压缩空气。（气压需达到10Mba以上）客户自备。

感温系统：进口不锈钢K型热电耦。（材质耐温1100°以上）。

空气流量：80L/min,。

丙烷流量：5L/min。

计时器：0~99.99s/m/h任意设定。

点火装置：为自动点火。

本机设有***排风系统，当试验完成后，***排风扇能在短内把箱体内的废气排干净。

机箱采用双层隔板结构，中间塞满高温隔热棉，有效地降低试验过程中外壁的温度＜45°。

电源要求：AC380（±10%）V/50HZ 。

机器运行功率: 1KW。

设备结构：

本机总共分为三大部份:燃烧箱、燃烧架、控制箱，均为单独可移动式，每一个装置底部装有脚轮，方便移动清洁卫生。

排风系统设于机箱顶部，能有效快速度地将废气排出，底部设有若干进气孔，能***在试验过程过箱体内的氧含量，使试验结果再加***。

正面安装大门，门上设有钢化玻璃视窗，能够随时观察试验情况。试验过程中，大门为关闭状态，防止燃烧产生的有害物质污染室内空气。

测温系统：2条K型热电耦安装于喷灯上方70mm的左右两侧，两热电耦头部相距250mm。

组件、材质及功能：

机箱尺寸：L3000*W3000*H3000

外箱材质：燃烧箱体采用优质(t=1.2mm)304不钢板，数控机床加工成型，圆弧造型美观大方。双层隔层设计，使壁厚达到40mm,隔层中间塞满高温棉。

控制箱：控制箱采用304不锈钢板，数控机床加工成型，圆弧造型美观。

燃烧装置：本装置采用30*30铝型材组合而成，轻便、美观大方，移动、清洁方便。

控制系统：

采用继电器控制系统，所有有电子原件均采用***品牌，能更好地***机器的性能及检测精度。

连续检测装置: 试验时让电流通过电缆的所有线芯，三个单相变压器有足够的能力保持在测试电压下达到允许泄漏电流3A。在电缆的另一端每根芯线连接一盏灯，并在电缆额定电压下加载接近0.2***的电流。当试验过程中试样短路/断短均有信号输出。

设备具有下列安全保护装置：电源超载、短路保护、控制回路过载保护。

环境使用条件：

地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。

附近没有强电磁辐射源。

设备周围留有适当的维护空间。

温度：5℃～30℃。

气压：86～106kpa。

AC3800V/50HZ。

电压允许波动范围：380V±10%。

频率允许波动范围：50Hz±1%。

要求用户在安装现场为设备配置相应容量的空气、电力开关，并且此开关必须是独立专门供本设备使用。

设备不工作时，环境的温度应保持+0～45℃以内，并装振动燃烧装置放置于燃烧箱体外。
